在線電導率檢測儀是實時監測水體中離子含量的重要設備，通過測量水體導電能力反映水質礦化度、純度等特性，廣泛應用于飲用水處理、工業循環水、污水處理等領域。其原理基于水溶液中離子的導電特性，結構設計圍繞精準測量和穩定運行展開，通過電極感知、信號處理等環節實現對水體電導率的連續監測，為水質調控和工藝優化提供可靠數據。

一、工作原理

離子導電特性是檢測基礎。水溶液中含有溶解的鹽類、酸、堿等物質時，會電離出帶正電或負電的離子，這些離子在電場作用下定向移動形成電流，這是水體導電的本質原因。電導率正是衡量水體導電能力的物理量，其數值與水中離子濃度、離子種類、溫度等因素相關：離子濃度越高，電導率越大；不同離子的導電能力不同（如鈉離子、氯離子導電能力較強）；溫度升高會增強離子活動性，使電導率上升。在線電導率檢測儀通過測量水體的導電能力，間接反映水中總溶解固體的含量，為水質純度判斷提供依據。

電極測量實現信號轉化。檢測儀的核心原理是通過一對電極在水體中形成電場，測量電極間的電導值（電阻的倒數）。當電極接通電源后，會在水中產生交變電場（避免電極極化），離子在電場作用下移動形成電流，電流大小與電導率成正比。儀器通過測量電極間的電壓和電流，計算出電導值，再換算為電導率單位（通常為μS/cm或mS/cm）。為消除溫度對測量的影響，檢測儀內置溫度傳感器和溫度補償算法，將不同溫度下的測量值校正到標準溫度（通常為25℃）下的電導率，確保數據的可比性。

二、核心結構

電極系統是感知核心。電極系統由測量電極和溫度補償電極組成，是直接與水樣接觸的關鍵部件。測量電極通常采用金屬材質（如鈦、鉑）或石墨材質，制成片式、棒式或環形結構，確保與水體充分接觸。電極表面需經過特殊處理（如電鍍鉑黑），增加表面積并減少極化效應，提高測量穩定性。溫度補償電極緊貼測量電極安裝，實時監測水樣溫度，為電導率的溫度校正提供數據。部分檢測儀采用四電極設計，通過兩對電極分別施加電壓和測量電流，有效消除電極極化和線纜電阻帶來的誤差，提升測量精度。

信號處理單元實現數據轉換。信號處理單元負責將電極感知的微弱電信號轉化為數字信號。首先通過前置放大器將微弱的電導信號放大，過濾環境電磁干擾產生的噪聲；然后通過模數轉換器將模擬信號轉化為數字信號，傳輸至微處理器進行計算。微處理器是信號處理的核心，內置溫度補償算法，根據溫度傳感器數據對電導率值進行校正，同時完成數據的存儲、顯示和輸出。處理單元還具備自我診斷功能，可監測電極狀態、信號強度等參數，發現異常時發出報警提示。

水樣流通系統保障檢測條件。在線檢測需確保水樣穩定流經電極，流通系統通常由采樣管路、流量控制裝置和流通池組成。采樣管路將水樣引入檢測儀，流量控制裝置（如閥門、蠕動泵）調節水樣流速，確保流速穩定（避免流速過快或過慢影響測量）。流通池是水樣與電極接觸的區域，內部結構設計需保證水流均勻、無氣泡，防止氣泡附著在電極表面導致測量失真。部分流通池配備自動清潔裝置（如毛刷、超聲波），定期清潔電極和池壁，去除生物附著或沉積物，維持檢測精度。

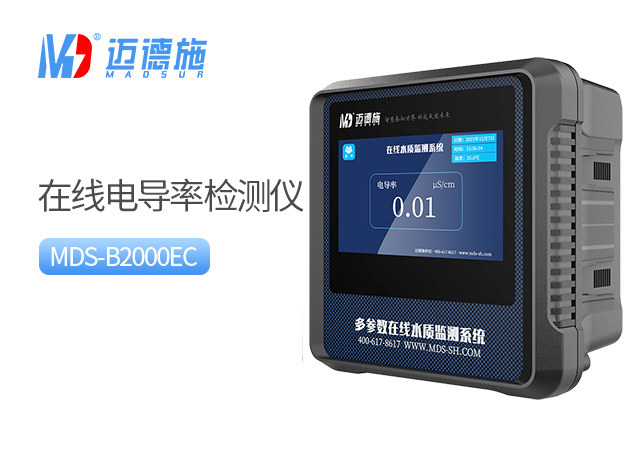

顯示與控制單元實現人機交互。檢測儀配備顯示屏和操作面板，用于實時顯示電導率值、溫度、運行狀態等信息，操作人員可通過按鍵或觸摸屏設置參數（如溫度補償方式、報警閾值）。控制單元支持數據存儲和輸出，可記錄歷史數據、異常事件，通過RS485、以太網等接口將數據傳輸至監控系統或上位機。部分智能檢測儀具備遠程控制功能，可通過網絡實現參數調整、數據查詢和故障診斷，提升操作便利性。

供電與防護結構保障運行安全。供電系統為儀器各部件提供穩定電源，通常支持寬電壓輸入，部分配備備用電源防止突然斷電。防護結構包括外殼和密封設計，外殼采用耐腐蝕材料（如不銹鋼、工程塑料），防護等級需達到IP65或更高，適應潮濕、多塵的工業環境。電極線纜采用屏蔽線設計，減少電磁干擾，連接接口做好防水密封處理，防止水樣滲漏損壞電路。

三、結語

在線電導率檢測儀通過電極感知水體電導特性，經信號處理和溫度補償輸出精準數據，其結構設計兼顧了測量精度、環境適應和操作便捷。電極系統的優化設計、信號處理的精準算法以及流通系統的穩定控制，共同保障了儀器在復雜水質環境中的連續可靠運行。作為水質監測的基礎設備，其原理清晰、結構緊湊，為水質純度判斷、工藝過程控制提供了高效的技術支持，在各行業水質管理中發揮著重要作用。
